DESENHO MECÂNICO

O QUE É DESENHO MECÂNICO?

Desenho mecânico é a representação gráfica voltada ao projeto de máquinas, motores, peças mecânicas.

O desenhista mecânico realiza desenhos, projeções e cortes utilizando principalmente meios eletrônicos, prepara folhas de trabalho e diagramas detalhados de máquinas e peças e de projetos mecânicos contendo as informações necessárias para a sua produção e documentação e elabora relatórios e outras formas de documentação textual, de acordo com as normas técnicas ABNT, ISO ou DIN, em condições de qualidade, segurança e preservação ambiental.

Um desenho técnico deve conter vistas que demonstrem todos os detalhes necessários para a execução do projeto. As vistas adotadas no Brasil são em projeção de 1º diedro (também utilizado em toda a Europa), que contém 4 vistas: vista frontal, superior, lateral esquerda e lateral direita.

Se possível um desenho pode conter apenas uma vista, desde que seja adotada apenas a frontal, pois quando se cria um desenho deve-se convencionar que o máximo de detalhes possa ser demonstrado nesta vista.

Detalhes ocultos (furos, rebaixos, rasgos) podem ser demonstrados através de linhas tracejadas, meio corte, cortes parciais ou em outras vistas.

Normalmente, se o desenho não contiver nenhuma indicação, deve-se supor que todas as medidas estão em milímetros.

As folhas adotadas em desenho técnico mecânico são no formato A devendo-se usar margem adequada para cada tipo de folha de acordo com a Norma NBR6462.

Podem ser:

• A0 - Margens de 10mm na direita, superior e inferior e 25mm na esquerda
• A1 - Margens de 10mm na direita, superior e inferior e 25mm na esquerda
• A2 - Margens de 7mm na direita, superior e inferior e 25mm na esquerda
• A3 - Margens de 7mm na direita, superior e inferior e 25mm na esquerda
• A4 - Margens de 7mm na direita, superior e inferior e 25mm na esquerda

Podem ser usadas tanto tipo retrato como tipo paisagem. ~

Em casos de peças de grande porte que não caibam nestes formatos de folha, utiliza-se escala de redução, ou em casos de peças muito pequenas podem ser adotadas escalas de ampliação, sendo as escalas de redução adotadas da seguinte maneira 1:2 (lê-se um por dois) que significa: 1 mm (unidade padrão da mecânica) no desenho equivale a 2mm na peça. Podendo ser adotadas as escalas de 1:5 e 1:10. Nas escalas de ampliação adotamos como 2:1 5:1 10:1.

Tipos de Linhas

As linhas são a base do desenho. Combinando-se linhas de diferentes tipos e espessuras, é possível descrever graficamente qualquer peça que se queira produzir, com clareza e riqueza de detalhes.

De acordo com a ABNT, as linhas básicas recomentadas para o desenho técnico são as seguintes:

Linha para arestas e contornos visíveis

É continua larga (0,7) e indica todas as partes visíveis do projeto, determinando-lhe o contorno.

Linha para arestas e contornos não visíveis

É um traço interrompido (0,5) indica todas as partes não visíveis de um desenho.

Linha de centro e eixo de simetria

Trata-se de uma linha estreita (0,35), formada por traços e pontos alternados.

Linha auxiliar

Uma linha contínua e estreita, auxiliar para linha de cota, indicando limites de uma medida.

Linha de cota

Trata-se de uma linha estreita e contínua limitada por flechas agudas. Em casos especiais, usam-se pontos ou traços no lugar das flechas. As pontas das flechas devem tocar as linhas auxiliares.

O desenho técnico é um ramo especializado do desenho, caracterizado pela sua normalização e pela apropriação que faz dos seguintes conteúdos:

• Geometria Descritiva: vistas ortogonais, cortes, seções, determinação de distâncias, áreas e planificação de sólidos.
• Perspectivas: métodos ilustrativos de representação do espaço e de objetos
• Perspectiva isométrica: método de representação paralela que se desenvolve a 30º, cujas medidas dos eixos principais permanecem inalteradas.
• Perspectiva cavaleira: método paralelo mais comumente representado a 15, 30, 45 e 60 graus, que adota reduções para as diagonais da profundidade.
• Perspectiva do arquiteto: método com dois pontos de fuga.

• Desenho Geométrico: construções fundamentais e concordâncias.

Tal forma de representação gráfica é utilizada como base do projeto na arquitetura, no design e na engenharia. O desenho técnico é a ferramenta necessária para a interpretação e representação de um projeto, por ser o meio de comunicação entre a equipe de criação e a de fabricação (ou de construção); nesse contexto ele pode ser interpretado como a linguagem gráfica que representa as formas, dimensões e posicionamento de objetos e suas relações com o meio.

VEJA O VÍDEO EXPLICATIVO DO TELECURSO SOBRE DESENHO:

Nas próximas postagens estarei descrevendo sobre os tipos de linhas, geometrias e perspectivas de DESENHO TÉCNICO MECÂNICO.

Gostou? Veja mais em meu site:

http://mecanicadesenhoscad.webnode.com/products/desenho/
Dúvidas:

desenhos_cad@hotmail.com

Já pensou em trabalhar profissionalmente com o AutoCAD e ganhar dinheiro?

Opa, você já pensou em trabalhar profissionalmente com o AutoCAD? Você pode se tornar um profissional de sucesso trabalhando com o AutoCAD, essa profissão muitos chamam de cadista, projetista, entre outros nomes.

Uma das grandes vantagens desta profissão é que os profissionais não estão restritos à dependência de um emprego, podem atuar como autônomos (e olha que o mercado neste caso é enorme), inclusive simultaneamente em alguns casos, já é possível ver esse tipo de profissional trabalhando em determinadas empresas e fazer um extra em um projeto particular. Muitos optam por trabalhar no conforto de sua casa, não precisando cumprir horário ou aturando chefes, eu particularmente prefiro trabalhar em casa.

Mas afinal o que faz um profissional que trabalha com AutoCAD?

É a pessoa responsável por desenhar ou fazer o projeto utilizando o AutoCAD, conforme as especificações do projetista ou engenheiro. Ele pode, entre outras atividades, elaborar desenho de plantas, cortes e fachadas, inserir propriedades nos objetos (cores, camadas e espessuras), criar e aplicar cotas e desenvolver projeto para aprovação em prefeitura e até mesmo desenhos cartográficos. Um bom cadista deve saber interpretar os mais variados tipos de desenho.

Quero começar a trabalhar com AutoCAD, mas qual a melhor área?

O setor da construção civil atravessa um de seus melhores momentos na história do país, o crescimento acelerado no setor fez com que a demanda por profissionais dessa área ultrapassasse a oferta.

Dentre os profissionais mais demandados pelo setor da construção podemos destacar o profissional que trabalha com AutoCAD, são várias vagas oferecidas pelos escritórios de projetos e construtoras em todo país.

O software CAD preferido pelos setor é o AutoCAD, há mais de duas décadas o AutoCAD é um dos softwares mais utilizados no mundo para desenhos técnicos de arquitetura e engenharia.

Existem vários cursos de AutoCAD por aí, porém nesses cursos não ensina você elaborar um projeto de acordo as normas, ensina apenas manusear o programa. Nos cursos mais completos você irá aprender os comandos básicos do AutoCAD até o desenvolvimento de um projeto completo, o aluno irá aprender a elaborar desenho de plantas, cortes e fachadas, inserir propriedades nos objetos (cores, camadas e espessuras), criar e aplicar cotas e desenvolver projeto para aprovação em prefeitura tudo de acordo as normas ABNT.

O SEU GANHO SÓ DEPENDE DA SUA PERSISTÊNCIA E CAPACIDADE!

CAD e o desenho técnico mecânico

Hoje resolvi escrever sobre o AutoCAD e o desenho técnico. Uma das perguntas mais constantes referentes ao curso de AutoCAD é a seguinte:

Mas será que eu vou conseguir um lugar no mercado com esse curso?

A resposta é sim!

Sabe porque… Porque o seu lugar ao sol é você quem faz!!

O AutoCad é o software que inovou a forma de se trabalhar com projetos gerais através do computador ou o que é chamado de CAD.

Agora quero apresentar para você a aplicação desse software de engenharia nos desenhos técnicos mecânicos.

Para iniciar vamos analisar apenas 2 características do técnico que são a dor de cabeça de todos os alunos, ou seja, a forma de enxergar esses 2 pilares do desenho técnico.

Talvez você já conheça, mas existem muitos alunos que tem muita dificuldade nesse ponto.

Esse dois pilares são:



Vistas ortogonais
Vistas isométricas
vista frontalvista superior
vista lateral esquerda
vista lateral direita
vista inferior
vista posterior

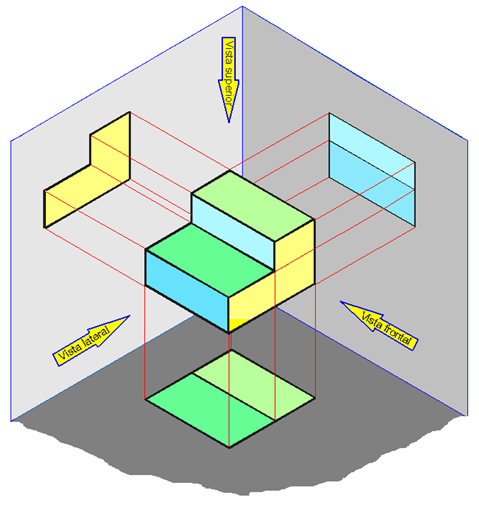

Vamos iniciar pelas vistas ortogonais.

As vistas ortogonais são utilizadas para que tanto projetistas, engenheiros e fabricantes para que possam entender melhor a peça a ser produzida, sem essas vistas fica praticamente impossível fabricá - la.

As vistas ortogonais estão divididas em: vista frontal (frente), vistas lateral direita e lateral esquerda, vista superior (parte de cima), vista inferior (de baixo) e vista posterior (parte de trás).

Veja a imagem:

Essas são as definições de cada vista acima:

Essas vistas podem parecer simples ou até mesmo insignificantes, mas te garanto, sem elas você não consegue expressar seu projeto mecânico, então fique atento!

A outra vista necessária para que você possa criar projetos mecânicos são as vistas isométricas, essas são muito simples e tem uma lei básica. Ela forma com a horizontal um ângulo de 30°, apenas isso.

Essa é uma vista que parece ser em 3D, mas não é!

Veja a imagem:

Agora podemos ver que a união das vistas ortogonais com a vista isométrica gera uma melhor compreensão da peça ou elemento a ser projetado de forma mais clara, não é?

É óbvio que é necessário treinamento e estudos complementares para que você se torne um expert nessa belíssima arte de projetar, mas isso é fácil, o mais difícil é dominar o AutoCad e suas ferramentas, pois o AutoCad te dá as ferramentas exatas para trabalhar com esse projeto!

O seu lugar ao sol é você quem faz!!

O que é mecânica industrial?

Mecânica industrial é toda e qualquer atividade relacionada a reparos de máquinas e equipamentos, ferramentas, instalações e manutenção de sistemas mecânicos e automatizados. Dentro da área da mecânica industrial, um bom profissional do ramo deve ter um profundo conhecimento sobre máquinas ferramenta, mecanismos pneumáticos, hidráulicos, elétricos, eletroeletrônicos, sistemas de controle, acionamento mecânico e ferramentas e dispositivos. Sem dúvida alguma, o trabalho de um mecânico industrial é parte essencial nas indústrias, sem o qual seria impossível dar continuidade, com sucesso, de todo o processo produtivo no chão de fábrica.

Seja na linha de montagem de automóveis, em sistemas de transportes, na produção automatizada nas indústrias de alimentos, no setor farmacêutico, solda e tratamentos superficiais ou em qualquer outro segmento industrial, a mecânica industrial é imprescindível na manutenção de diversos tipos de máquinas, como tornos CNC, empilhadeiras, prensas, motores, válvulas, caldeiras, fornos, entre outros.

Além do trabalho de inspeção e manutenção industrial, é de responsabilidade dos mecânicos ou inspetores industriais realizar a montagem de equipamentos e deixá-los na configuração correta, ou seja, prontos para seu uso imediato. Os profissionais de mecânica industrial devem ter capacidade de interpretar desenhos técnicos em toda a cadeia metal mecânica, identificar materiais, operar máquinas operatrizes, manusear com segurança diversas ferramentas e conhecer em profundidade o funcionamento dos principais instrumentos de medição. Para quem está interessado em fazer um curso de mecânica industrial, existem muitos cursos de técnico em mecânica industrial, oferecidos pelo Senai em todo o Brasil, entre outras escolas técnicas espalhadas por todo o território nacional e que garantem uma boa profissionalização a seus alunos. Ou ainda em um nível mais avançado, algumas universidades oferecem o curso de engenharia mecânica industrial formando profissionais de nível superior.

Currículo para um bom Cadista

Um bom cadista

Para ser um bom cadista, é importante estudar, praticar muito, sempre estar atento às mudanças e exigências do mercado, ver as novidades e sempre se atualizar quanto aos softwares.Na prática, o cadista é a pessoa responsável por desenhar ou fazer o projeto em um software CAD, conforme as especificações do projetista ou engenheiro. Ele pode, entre outras atividades, elaborar desenho de plantas, cortes e fachadas, inserir propriedades nos objetos (cores, camadas e espessuras), criar e aplicar cotas e desenvolver projeto para aprovação em prefeitura e até mesmo desenhos cartográficos.

Porém, muito mais do que passar um projeto do papel para o computador, como era feito antes, hoje um bom cadista deve saber interpretar os mais variados tipos de desenho. "Uma das dificuldades encontradas no mercado de trabalho são pessoas que conseguem operar com muita facilidade o software, mas que não entendem nada ligado à construção civil e propriedades como elétrica e hidráulica, que são fundamentais para a profissão. Se a pessoa quer evoluir dentro de uma empresa, conhecimentos de engenharia e arquitetura são indispensáveis",

Currículo para um bom Cadista

Atribuições: elaborar desenhos de arquitetura, engenharia civil, geologia e outras áreas utilizando softwares específicos para desenho técnico; execução de plantas, cortes, fachadas, projeções, vistas, cotas, tolerância e perspectivas; criação de detalhamentos de instalações hidrossanitárias e elétricas e de desenhos cartográficos; desenvolvimento de projeto para aprovação em prefeitura.

Formação: normalmente os cadistas são formados em técnica de edificações, mas podem também se profissionalizar por meio de cursos livres de desenho ou de softwares CAD. Há ainda extensões universitárias e até pós-graduação nessa área para profissionais de arquitetura e engenharia civil.

Aptidões: além da formação específica do software, são exigidas competências que permitam interpretar projetos existentes, calcular e definir custos do desenho, analisar croquis e aplicar normas de saúde ocupacional e normas técnicas ligadas à construção civil, podendo-se atualizar o desenho de acordo com a legislação.

Oportunidades de trabalho: principalmente no segmento da construção civil, em escritórios de engenharia e arquitetura ou de forma autônoma. Os cadistas também podem dar apoio a projetos paisagísticos e urbanísticos, além de desenvolver projetos 3D de móveis e outros produtos.

Em Busca dos Nossos Sonhos

Todos os dias acordamos, tomamos um banho e um café, seguimos para o nosso trabalho. Seguimos com o planejado para aquele dia em busca de sonhos, de conquistas, de prosperidade e de um sonho de melhores condições de vida. Nos dedicamos ao máximo em nosso emprego e nada parece dar certo e nossos sonhos não se realizam, nunca acontecem...

O que mais nos incomoda é ver nossos sonhos frustrados. Mas permanecer no desânimo não ajuda em nada para a concretização desses sonhos. Se ficamos assim, nem vamos em busca dos nossos sonhos, nem recuperamos o bom humor!

Este estado de confusão, propício ao crescimento da ira, é muito perigoso. Temos de nos esforçar e não permitir que a nossa serenidade seja perturbada. Quer estejamos vivenciando um grande sofrimento, ou já o tenhamos experimentado, não há razão para alimentarmos o sentimento de infelicidade.

Nossos dias devem ser de alegria mesmo que o planejado não aconteceu ainda, mesmo que os sonhos não se concretizaram ainda, tenha um sorriso no rosto pois você tem um emprego que pode lhe trazer o que você quer.

NÃO DESISTA DOS SEUS SONHOS SE ELES NÃO SE REALIZARAM, POIS AINDA NÃO É O FINAL DA LUTA DE TODOS OS DIAS.

Comportamento em Grupos

As pessoas são moldadas desde o seu nascimento, montam sua personalidade nas interações com a família e os demais grupos citados no capítulo anterior, refletindo assim suas características também e não só as individuais dentro do contexto grupal. Assim, é através dessas particularidades que se posicionam e se expressam dentro do grupo. O desejo de aceitação é inerente ao ser humano, desejamos parecer melhor do que somos diante dos demais, principalmente daqueles que admiramos. Por conta disso, a mudança é sempre algo difícil e complicado, porque não é só a pessoa, mas as circunstâncias que vivem ou que experimentaram dentro grupos dos que a trouxeram até aqui.

Além da vivência nesse grupo atual e a potencialidade do envolvimento, que pode ser de caráter positivo ou negativo, o próprio grupo é maior do que ele. Há comportamentos que uma pessoa jamais demonstraria sozinha, mas quando está envolvida no grupo é capaz de coisas que ela mesma não entende porque os praticou, ou justifica pelo grupo. De forma que para administrar grupos, devemos indivíduos pensar quais são e quem são os indivíduos que o compõe. Essa é uma análise que pode levar ao sucesso ou ao fracasso. Caso desprezemos no grupo alguém que tem uma influência mais significativa que os demais, estaremos dando de frente para o “paredão”, ou para simplificar não conseguiremos administrar nem a nós mesmos.

Entende-se que o grupo tem seus padrões de convivência pré-estabelecidos com suas normas que podem favorecer ou prejudicar os planos de uma organização. Algo bem real que vemos é a organização dos grupos de metalúrgicos na grande São Paulo. O que mostra que não é algo fácil administrar grupos ou gerenciá-los. Assim podemos utilizar a comunicação, que é também um recurso encontrado por eles. Mas o importante é saber negociar, ser flexível e compreender a dinâmica e as queixas do grupo. Pois há casos que a personalidade do gestor mais atrapalha do que ajuda e endurecer nunca foi um bom negócio, ainda mais quando pensamos que sabemos tudo quando não sabemos nada. Além do mais os grupos sofrem influência e passam por transformações.

Pessoas entram pessoas saem, os conceitos mudam, se ampliam, desconectam, resistem, abdicam. São muitas as variáveis que o gestor deve lidar num grupo. É importante acompanhar bem de perto a evolução dos grupos e suas influências. Como também se há sofrimento por parte de componentes que afeta a todos. Ou ainda, perturbações da ordem dentro do grupo e como estão as lideranças deles. Alguns teóricos dizem que os grupos se tornam uma só pessoa, como os torcedores de times de futebol, chegando a comportamentos bizarros e inescrupulosos conduzidos pela massa. Extremo a esses há os que defendem que a única forma de mudança grupal é a aprendizagem individual.

Convivendo em Grupos

A Importância dos Grupos

Os homens são seres sociais, portanto, necessitam viver em grupo. Apesar de passar despercebidos para si mesmos que já estão inseridos nesse contexto social. O primeiro grupo a que pertencemos é a família, e aos poucos vamos estendendo a participação no ambiente em que vivemos, como a escola, grupos religiosos e na vida adulta a admissão ao grupo organizacional.

Ao pertencermos a determinados grupos, adquirimos atitudes e comportamentos parecidos que nos molda de uma forma que levam as pessoas a perceber que somos participantes de certo seguimento, que muitas vezes chamamos de estereótipo. Quando isso acontece estamos nos referindo aos comportamentos próprio do grupo a que um sujeito é integrante, onde os participantes apresentam comportamentos parecidos ou semelhantes. Alguns grupos parecem tão homogêneos (com exceção das diferenças individuais) que as pessoas falam, gesticulam e riem da mesma forma, por exemplo.

Fazer parte de um grupo é importante para todo e qualquer indivíduo, mesmo para aqueles que negam isso. Toda pessoa que é integrante de um grupo tem um papel dentro dele. Um papel definido e ativo (ou ativo-passivo ou passivo). Caso tenha que encarar a situação de ser inserido em um novo grupo, como a entrada num grêmio estudantil, nova comunidade, nova escola, faculdade, entre outros, a tensão e a ansiedade diante dessa realidade assusta, porque há uma angústia em se encaixar, procurar semelhantes e/ou aliados. Sair do anonimato é complexo para alguns e para outros é mais uma oportunidade, mas não deixa de ser um desafio.

Todo grupo tem regras, normas, direitos e deveres, que necessariamente não precisam ser colocadas em Atas, mas apenas implícitas. Aos poucos, se reconhece o poder exercido, os benefícios e punição por não cumprir o que já está determinado, qual a forma de participar obtendo sucesso e prestígio ou então sofrer as conseqüências da má participação.

Algo que as pessoas não entendem, seja escola, faculdade, organização ou núcleo familiar, elas é que tem que se encaixar e não ao contrário. O que pode acontecer é entrar para o grupo e tentar transformá-lo o que nem sempre é fácil ou possível. Por inúmeras razões, uma delas é se o grupo está propício a mudanças, a segunda se ele quer mudanças ou se as regras já são tão velhas e arraigadas que não cabe nada novo e o terceiro e último é se as mudanças que a pessoa quer no grupo são realmente necessárias

PENSAMENTO POSITIVO

O PENSAMENTO POSITIVO ESTÁ PARA ALÉM DE APENAS PENSAR POSITIVO

O Pensamento positivo envolve muito mais do que decidir mudar a sua forma de pensar, implementando simplesmente formas de pensar positivamente, alegres ou com boa disposição. Obviamente, alterar a maneira de você pensar acerca de si mesmo e do mundo ao seu redor é uma tarefa exigente. Antes de podermos propor-nos a pensar de forma positiva, existe um fator que tem de ser dado como garantido, que é assumir e levar em consideração que a forma como pensamos acerca de nós mesmos e do mundo altera drasticamente as nossas vidas e a maneira como olhamos o mundo.

Tanto a nossa felicidade como o nosso sucesso, dependem da nossa capacidade de pensar positivamente e criar situações positivas. No entanto, a caminhada para uma atitude positiva e pensamento positivo pode ser um caminho que necessita muito do seu querer, motivação, esforço consciente e implementação de estratégias que suportem a sua decisão. A conquista do nosso bem estar por vezes passa por conseguirmos elevar-nos, distanciar-nos e estruturarmos uma solução mesmo perante a adversidade, dificuldades, dor emocional, ou retrocessos na vida.

O pensamento positivo, pode estar presente mesmo numa situação de fracasso ou recaída. Por exemplo: Animando-se, energizando-se, resistindo, aguentando a barra, e perspetivando uma solução mesmo na presença da desvantagem ou dureza da situação que se enfrenta.

Da perspetiva da psicologia positiva, o pensamento positivo, está suportado por muito mais fatores do que apenas pensar positivo através de umas quantas afirmações positivas ou de capacidade. Sem dúvida, que na base e orientação da construção de uma estrutura mental positiva, está um diálogo interno construtivo virado para aquilo que pretendemos que aconteça. Mas, provavelmente a estratégia que mais importa implementar e solidificar, é a estruturação de uma sequência de ações que apoiadas por um raciocínio lógico e flexível, irão expressar as forças, valores, objetivos e crenças adaptativas da pessoa ou grupo de pessoas. As pessoas que conseguem pensar de forma otimista, construtiva, animada, e positiva, escolhem fazer um uso diferente do seu foco atencional. Aquilo em que cada um de nós se foca, influencia em larga escala a estruturação do pensamento e consequente utilização dos recursos mentais disponíveis, não para fugir à realidade, mas para criá-la.

Desenho Industrial: profissão, carreira e mercado

O Desenho Industrial é utilizado na criação e desenvolvimento de todo e qualquer produto. Saiba mais sobre Desenho Industrial, onde cursar esta graduação e como está o mercado de trabalho!

A carreira em Desenho Industrial

O profissional formado em Desenho Industrial é conhecido como desenhista industrial e é responsável pela elaboração de desenhos e croquis que irão possibilitar o desenvolvimento de diversos produtos. Esses desenhos técnicos definem aspectos construtivos e de estética.

O desenho industrial é utilizado em empresas de fabricação mecânicae de produção, indicando formas, medidas, proporções, escalas, materiais e ainda por vezes processos de fabricação.

Esse profissional pode atuar em empresas de pequeno, médio e grande porte. Em empresas de grande porte, é comum que o desenhista industrial fique responsável pela elaboração do desenho do produto, trabalhando junto de uma equipe de designers de produto, engenheiros mecânicos e engenheiros de materiais.

Em algumas empresas, o desenho industrial é elaborado diariamente de acordo com o tipo de serviço solicitado pelos clientes, o que exige que a linha de produção receba o desenho industrial com as informações para a produção dos produtos desejados.

Perfil do profissional formado em Desenho Industrial

O Desenho Industrial é elaborado a partir dos princípios de geometria plana e espacial. Isso quer dizer que quem trabalha com desenhos industriais deve gostar de Cálculo e Geometria, ser capaz de realizar análises críticas e certamente de desenhar.

A capacidade de sintetizar informações de forma gráfica é fundamental para o desenhista industrial, já que é necessário reunir diversas características (material, funcionalidade, estética, etc.) para constituir um desenho industrial. Outra característica fundamental a esse profissional é a capacidade de trabalhar em equipe.

Mercado de trabalho para quem faz Desenho Industrial

O mercado de trabalho para desenhistas industriais é muito competitivo, o que exige que o profissional procure se diferenciar para ter destaque em sua área. As empresas buscam por profissionais que tenham criatividade em seu trabalho e que consigam se adaptar em diferentes grupos e situações.

O desenvolvimento de produtos não é algo simples, o que gera uma certa pressão na equipe de trabalho em virtude de prazos de entrega. Nesse sentido, um profissional que trabalha bem sob pressão conseguirá um destaque no mercado de trabalho.

Além de competitivo, o mercado de trabalho para desenhista industrial pode se tornar restrito, uma vez que algumas empresas adotam a estratégia de utilizar profissionais de outras áreas, agregando em suas funções as atividades relacionadas ao Desenho Industrial. Assim, algumas empresas atribuem, estrategicamente, a elaboração de desenho industrial a engenheiros mecânicos, designers de produto, ou engenheiros de produção.

As melhores oportunidades de emprego para este profissional estão nas empresas de grande porte. Isto porque grandes organizações costumam ter por estratégia criar equipes de pesquisa e desenvolvimento de projetos, formando um time diversificado com profissionais especializados.

Sobre o curso superior em Desenho Industrial

Por se tratar de uma formação voltada para a indústria, alguns conhecimentos de base são necessários, como Teorias de Fabricação, Metodologias de Desenvolvimento de Projetos,Princípios Mecânicos e Geometria.

Após o aluno aprender os fundamentos iniciais, o curso passa a desenvolver outras capacidades, como a elaboração de desenhos através de técnicas específicas. Também faz parte da grade curricular do curso o uso de ferramentas computacionais gráficas.

O curso também prevê que o aluno precise conhecer sobre Estética, Design, Materiais e Comunicação. Assim, a grade curricular do curso compreende disciplinas que possibilitam ao aluno obter esses conhecimentos e aplicá-los em suas atividades como desenhista industrial.

O curso tem duração média de 4 anos, sendo encontrado somente na modalidade de ensino presencial. O título que o aluno recebe ao concluir o curso é de bacharel em Desenho Industrial.

Desenho Técnico

 O desenho técnico é um ramo especializado do desenho caracterizado assim por ser um tipo de representação específica usada por profissionais de uma mesma área.

                Este tipo de desenho é uma expressão gráfica que tem por finalidade a representação da forma, dimensão e posição de objetos de acordo com diferentes necessidades requeridas pelas diversas modalidades de engenharia e também da arquitetura.

                Deve transmitir com exatidão todas as características do objeto que representa. Para isto, os desenhistas devem seguir regras estabelecidas previamente, chamadas de normas técnicas.

               Nesta disciplina serão trabalhadas uma revisão da representação gráfica dos itens já visto na disciplina de Técnicas Gráficas I, também o detalhamento de representações importantes na elaboração de um projeto de arquitetura. Veja abaixo alguns destes itens:

• planta baixa e cortes;
• plantas de telhado;
• plantas de escada;
• plantas de esquadria;
• plantas de perspectivas.

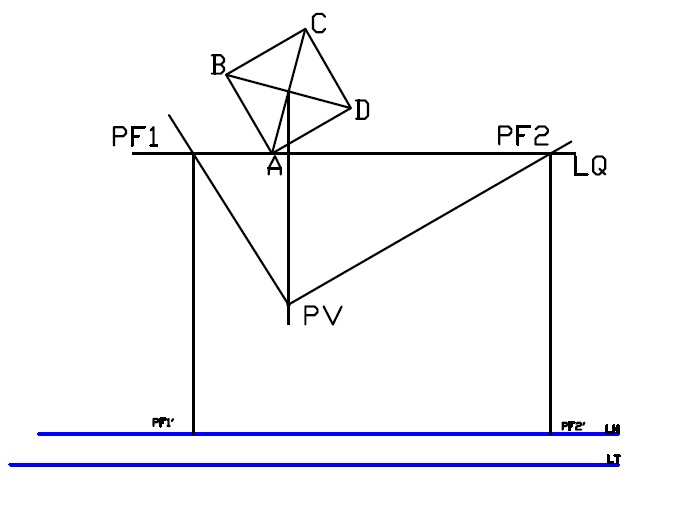

PERSPECTIVA COM 2 PONTOS DE FUGA

          A perspectiva de 2 pontos de fuga tem 2 pontos que estão situados na linha do horizonte. São para esses pontos que haverão de convergir todas as linhas com exceção das perpendiculares ou outras oblíquas.

Passo a passo da construção da perspectiva de 2 pontos de fuga

Exercício Proposto: Desenvolver a perspectiva com dois pontos de fuga da construção abaixo, considerando que o observador encontra-se a uma distância de 6m e a altura do PV = 2,20m.

1º Passo: Desenhe a planta da construção com a inclinação que desejar.

2º Passo: Encontre o centro de gravidade da construção.

3º Passo: Trace uma reta perpendicular ao PLANO DO QUADRO partindo do centro de gravidade da planta da construção.

4º Passo: Defina a distância do observador marcando o ponto de vista (PV).

5º Passo: Partindo do PV, trace duas retas paralelas às fachadas da construção até encontrarem o LQ, onde definirão os dois pontos de fuga, PF1 e PF2.

6º Passo: Trace as duas linhas rebatidas: linha de terra (LT) e linha do horizonte (LH). A distância entre elas corresponde à altura dos olhos do observador.

7º Passo: Através das linhas perpendiculares ao LQ, projete os pontos de fuga, PF1 e PF2, sobre a LH, criando os pontos de fuga PF1’ e PF2’.

8º Passo: Através de linhas perpendiculares ao LQ, projete o ponto A sobre a LT criando o ponto a.

9º Passo: Desenha a fachada AD na LT.



10º Passo: Projete o ponto E da fachada, criando o ponto e.

11º Passo: Por a e e, puxe duas linhas até o ponto de fuga PF1’.

12º Passo: A ligação de PV ao ponto B da construção definirá sobre a LQ o segmento B’A que será a perspectiva da fachada AB.

13º Passo: Repita o procedimento para a fachada AD e a perspectiva da construção já estará pronta

14º Passo:  Para desenhar a perspectiva do telhado, considerando que a cumeeira está no meio do vão, marque o centro do segmento AD criando o ponto T.

15º Passo: Repita com o ponto T o procedimento do passo 12.

16º Passo: Através de uma linha perpendicular a LT, prolongue o segmento ae (verdadeira grandeza) até que encontre com a a paralela LT com a altura igual a da cumeeira, criando o ponto V’.

17º Passo: Ao ligar o ponto V’ ao ponto de fuga PF2’ será criado o ponto v, que representa a altura da cumeeira em perspectiva.

18º Passo: Ligue o ponto v aos pontos e e h. Repita com o ponto U o procedimento do passo 15 para determinar o comprimento da cumeeira. Ligue o v ao ponto de fuga PF1’, criando o ponto u.

19º Passo: Para finalizar, ligue o ponto u ao ponto f.
